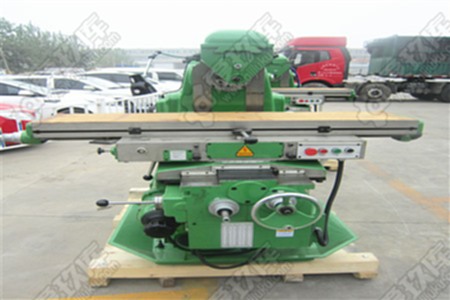

臥式萬能升降臺銑床又稱萬能銑，擁有強大的加工能力，能夠進行高速和承受重負荷的切削工作，廣泛應用于模具特殊鋼加工、礦山設備、產業設備等大型機械加工。那么大家知道用萬能銑加工斜齒輪的方法都有哪些嗎?今天，愛玖庫就為大家詳細介紹一下。

一、準確計算斜齒輪外徑

可以根據公式dy=Zmt+Zmn，來準確計算斜齒輪外徑。

1、dy表示斜齒輪齒坯外徑。

2、Z表示齒數，mt表示端面模數。

3、在銑床上加工斜齒輪，齒輪銑刀的模數應為斜齒輪的法面模數mn，再用公式mt=mn/cosβ求得端面模數mt后，代入式中計算，從而求得斜齒輪齒坯外徑dy。

二、選擇合適的銑床

萬能銑床的工作臺除了橫向、縱向和上下運動外，還應可以轉動。銑削斜齒輪時，工作臺必須轉過與螺旋角β相等的角度后才能加工。

同時，必須檢查該萬能銑床的工作臺的橫向進給絲杠的端頭是否有與掛輪相配合的軸徑及鍵槽，具有這種結構的萬能銑床方可使用。

最后，還要選擇與該銑床工作臺相配套的分度頭。這是因?yàn)橛袝r(shí)分度頭的輸入軸端過短，或者絲杠的軸徑伸出過長，在把分度頭固定在工作臺的一端后，掛輪系統中的齒輪不能相互嚙合，使得傳動無法輸入到分度頭，造成銑削加工無法進行。

三、選擇合適的銑刀

在萬能銑用齒輪銑刀加工齒輪，優點是所用刀具結構比較簡單，但由于同一模數的齒輪只要齒數不同，齒形曲線也不相同，為加工準確的齒形，就需要備有為數較多的齒形曲線不相同的成形刀具，這是很不經濟的。

因此，可選用工具制造廠所提供的齒輪銑刀，該齒輪銑刀每種模數制造八把(或十五把)，每把銑刀用于加工一定齒數范圍的一組齒輪。

四、工作臺橫向進給方向與斜齒輪旋向要匹配

分析和判斷工作臺橫向進給運動與齒坯的旋轉運動的合成運動相對齒輪刀具是否形成所需螺旋線的旋向要求。如滿足則可，否則還應在掛輪系統中設法增裝一只中間齒輪以改變齒坯的轉動方向，獲得進給方向與斜齒輪旋向的匹配，從而加工出滿足旋向的斜齒輪。
